一、概述：

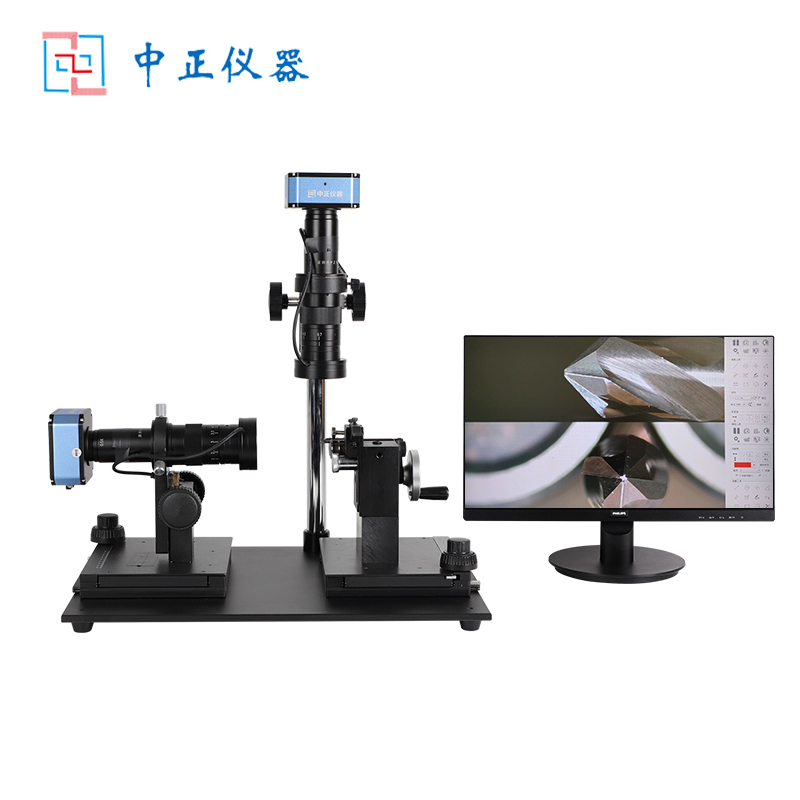

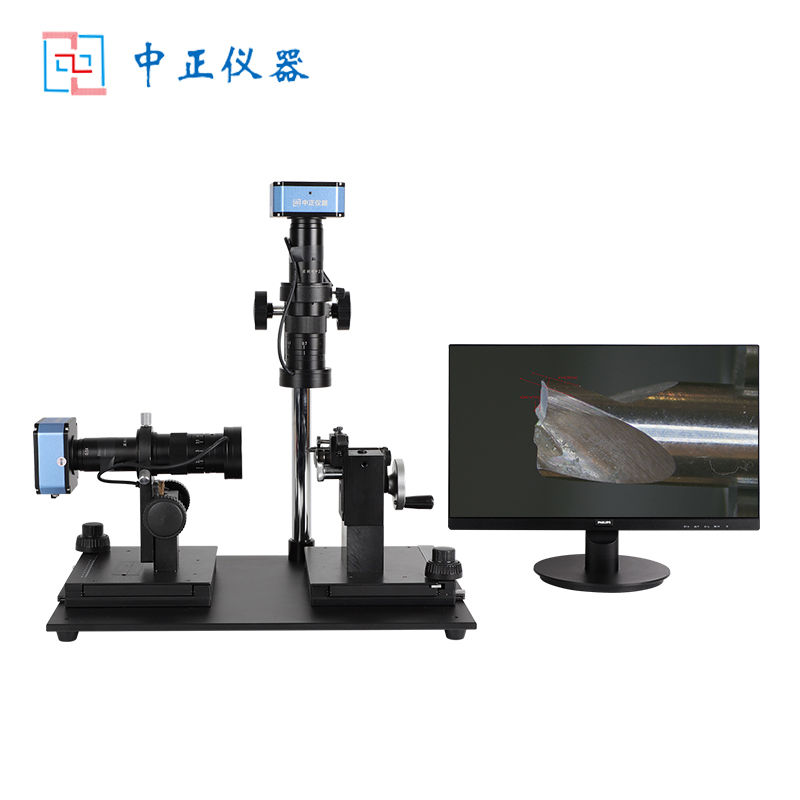

ZZ-DJ300-3XC系列鉆頭刀具測量檢測儀是中正儀器為鉆頭刀具生產商或修磨廠等檢測而研發的一款產品。專用銑刀測量?jī)x、使用雙鏡頭鉆頭刀具專用檢測方式，充分考慮到鉆頭刀具生產加工和檢測的特殊要求。在視覺方面選用了特制變倍物鏡和高清彩色數字?jǐn)z像頭，可以獲取到完美的影像圖形，從而提高了鉆頭刀具測量的精準度。
二、功能特點：
ZZ-DJ300-3XC采用立臥雙調節系統，能有效的隨意調節鉆頭刀具的正面是側面。成像系統采用高清晰度的SONY傳感器工業級別相機，具有拍照、測量、存儲、報告生成功能，采用高解析度可調焦變倍鏡頭，采用60幀高速度運行彩色工業級相機，具有成像清晰，色彩還原度高，畫面實時可直接和22英寸的高清顯示屏連接，節省成本，更好的提高顯示清晰度。
測量時可以從兩個方向找正并測量刀具，一次裝夾即可實現X軸、Y軸、Z軸、臥式鏡頭回轉軸，鉆頭刀具旋轉等多個軸的測量，避免了多次裝夾時產生的誤差，這是其他普通測量?jī)x所不具備的；在雙鏡頭中采用同軸高精密旋轉夾具，極大方便了測量，一次裝夾即可以完成刀具的直徑、長度、刃間距、角度、R角、同心度等各種幾何尺寸和跳動的精確測量。并以超高的清晰度和分辯率來評估刀具表面的光潔度，鋸齒、爆口清晰可見，易于計算切削刃磨損，進行詳細的刀具輪廓的比較和檢驗，排列定位刀具等。
三、技術參數：
型號 | ZZ-DJ300-3XC |
檢測范圍 | 0-20mm |
同心度儀心軸精度 | 0.005mm |
鏡頭配置選項 | 進口光學鏡頭 |
連接方式 | HDMI純數字高清信號，直接連接高清顯示器 |
工作高度 | 105mm |
視野范圍 | 3-20mm |
放大倍率 | 約20-160X可調（可選配10倍-80倍/40倍-280倍） |
調焦機構 | 0-42mm |
立柱 | 直徑25mm,高度650mm |
固定底座 | 防靜電泳漆鐵質，460mm*320mm*20mm |
中心工作距離 | 120mm |
輸入電壓 | AC100-240V |
鏡頭調焦行程 | 垂直方向Z軸160mm 水平方向X/Y軸50*60mm |
拍照功能 | 有 |
錄像功能 | 有 |
測量功能 | 十字線、兩點間、點到線、三點圓、圓心距、同心圓、點到圓、線到圓、平行線、矩形、角度、弧度、多邊形等；數據保存:帶測量結果圖像或excel數據保存等； |
照明系統 | 高品質LED環保光源，亮度可調節。 |
四、主要配置：
標 準 配 置 明 細 | 序號 | 配件名稱 | |
1 | 檢測儀機體（含變焦鏡頭、XY移動平臺） | 1套 | |
2 | 同心度儀Φ1-30mm | 1個 | |
3 | ZZR-3000XC高清測量相機 | 2臺 | |
4 | USB接口操作鼠標 | 2個 | |
5 | 存儲U盤 | 2個 | |
6 | 校正標準玻璃尺 | 1塊 | |
7 | 22寸高清顯示器 | 1臺 | |
8 | LED可調環形光源 | 2個 | |
9 | 高清分屏器 | 1臺 | |
選 配 | 1 | 0.5X物鏡（大直徑工件用） | 2個 |
2 | 2X物鏡（小直徑工件用） | 2個 |
