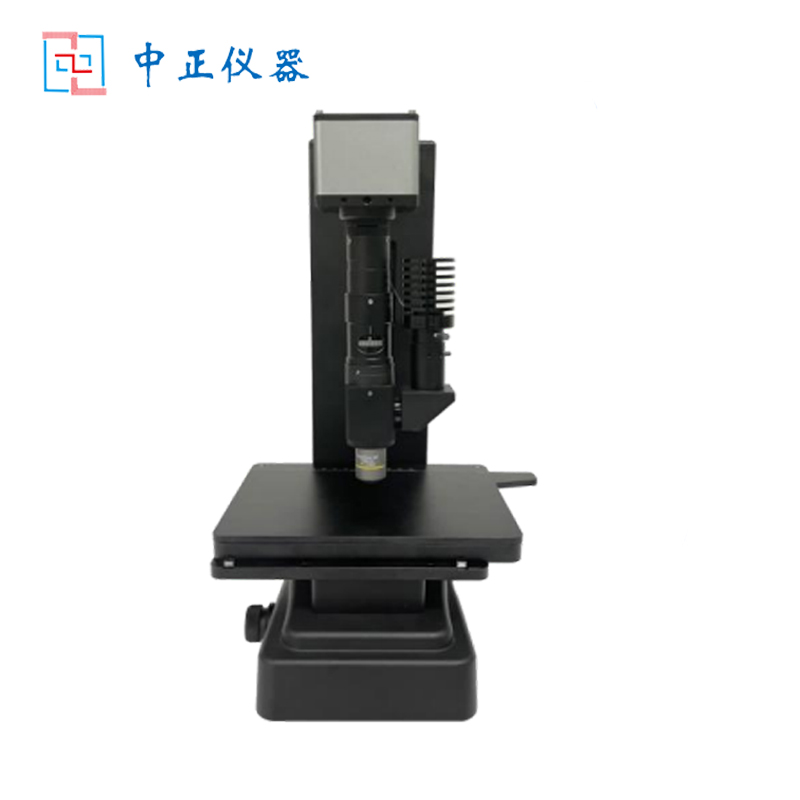

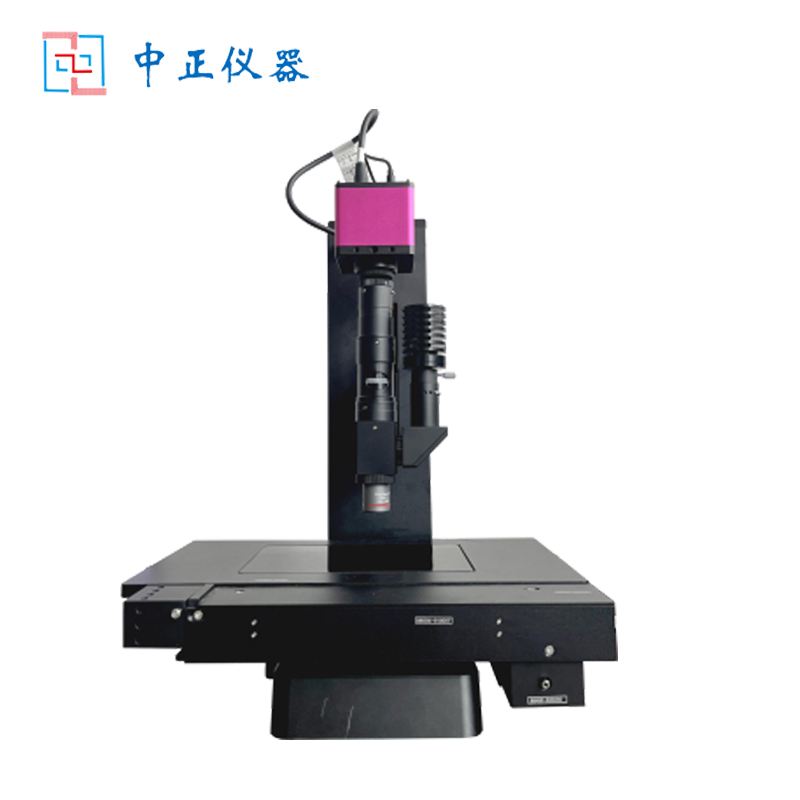

ZZS-J500D系列超景深3D測量顯微鏡
一、儀器概述：
ZZS-J500D系列超景深三維顯微鏡快速合成清晰的3D立體圖像,可以540度展現產品的物理結構。使用測量工具膠水高度測量。
二、應用場景：

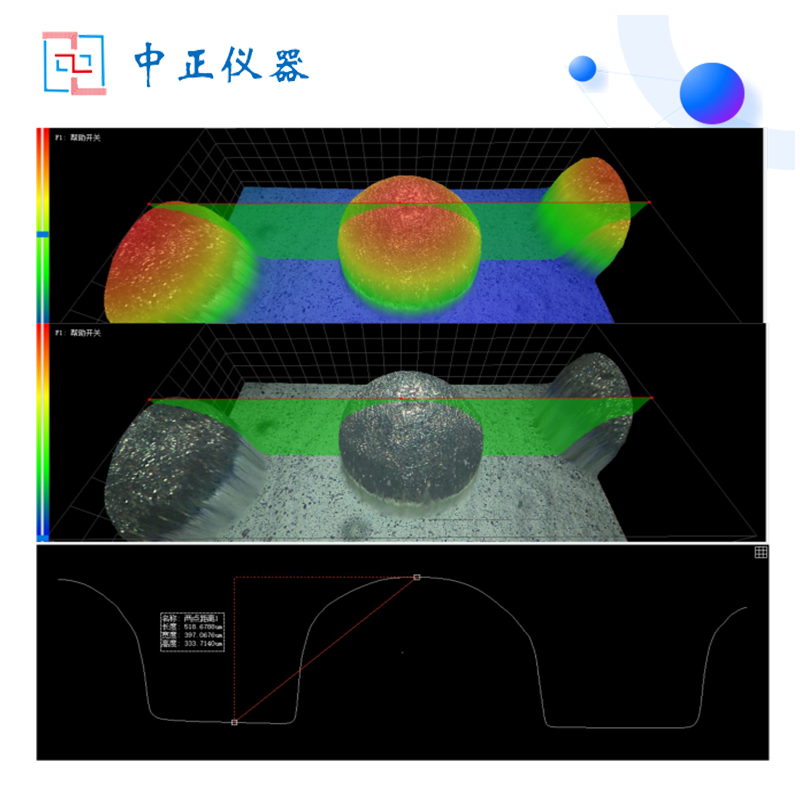

金屬微粒高度測量、盲孔深度測量、焊盤深度測量、芯片高度測量、塑膠產品接縫測量、縫隙深度測量、可以測量產品不同剖面的尺寸。系統可以建立立體圖,能夠清晰呈現產品三維圖像。
模塊 | 名稱 | ZZS-J500D | ZZS-J500DA |
機臺硬件部分 | 載臺運動控制 | 手動 | 電動（手柄） |
XY行程 | 109mm×100mm（手動） | 100mm×75mn（電動） | |
XY分辨率 | 1μm | 1μm | |
XY移動速度 | 10mm/s | ||
XY尺寸 | 220mm×180mm | 350mm x 244mm | |
載重 | 5Kg | 10Kg | |
下Z軸行程 | 50mm | ||
下Z軸分辨率 | 0. 1μm | ||
下Z軸移動速度 | 10mm/s | ||
電腦配置 | CPU | I5-12450 | |
顯卡 | 獨立顯卡 | ||
內存 | 16GB | ||
網卡 | 1000Mbps | ||
電源部分 | 電源電壓 | DC12V/2A | |
消耗功率 | 400VA | ||
使用環境 | 使用環境溫度 | 5~40℃ | |
使用環境濕度 | 20至80%RH | ||
重量 | 整機重量 | <30kg | |
尺寸 | 整機尺寸 | 260mmx320mmx450mm | |
軟件功能 | 2D顯微觀測 | 有 ，包含光學陰影、去除反光、去除暗場光暈、 防抖、精細拍攝、 HDR、銳化 | |
超景深2D/3D觀測 | 有 ，含基礎圖片、光學陰影、 去除反光、去除暗場光暈、 HDR的超景深3D合成 | ||
2D/3D拼接 | 有 ，含基礎圖片、光學陰影、消除反光、 HDR的的2D/3D拼接； 2D拼接最大范圍30000*30000pix | ||
2D測量 | 距離、角度、面積、半徑、平行線 圓心距、半圓 | ||
3D測量 | 3D輪廓、點高度、面高度、真圓度、面積、線粗糙度 | ||
顯示 | 可分屏顯示：滿屏、2分屏、3分屏 | ||
存儲 | Excel報告輸出、自定義存儲、輪廓數據輸出、3D模型保存輸出 | ||
報表模版 | 可自定義報表模板 | ||
