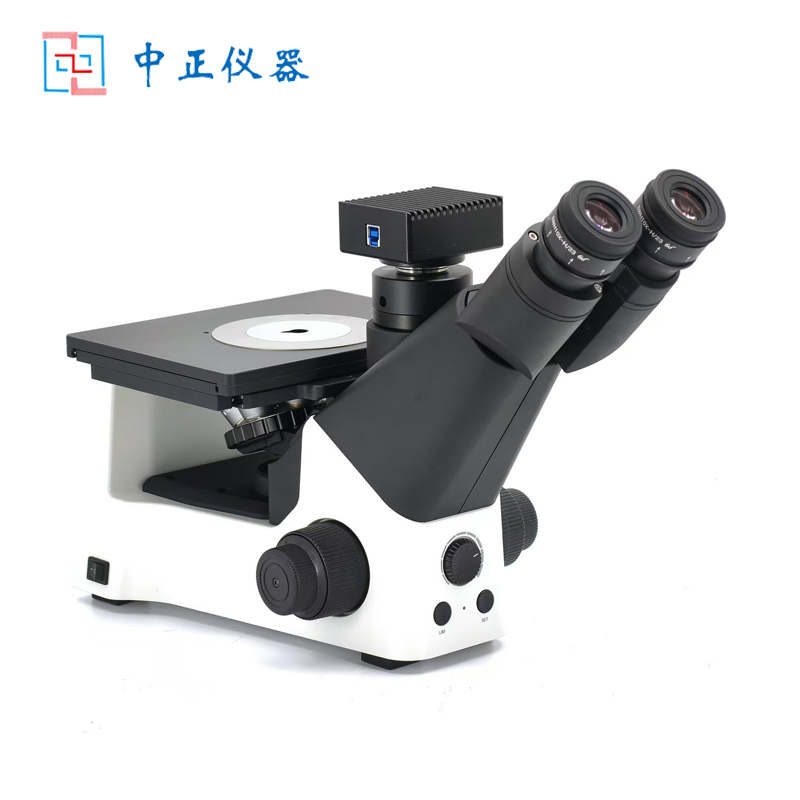

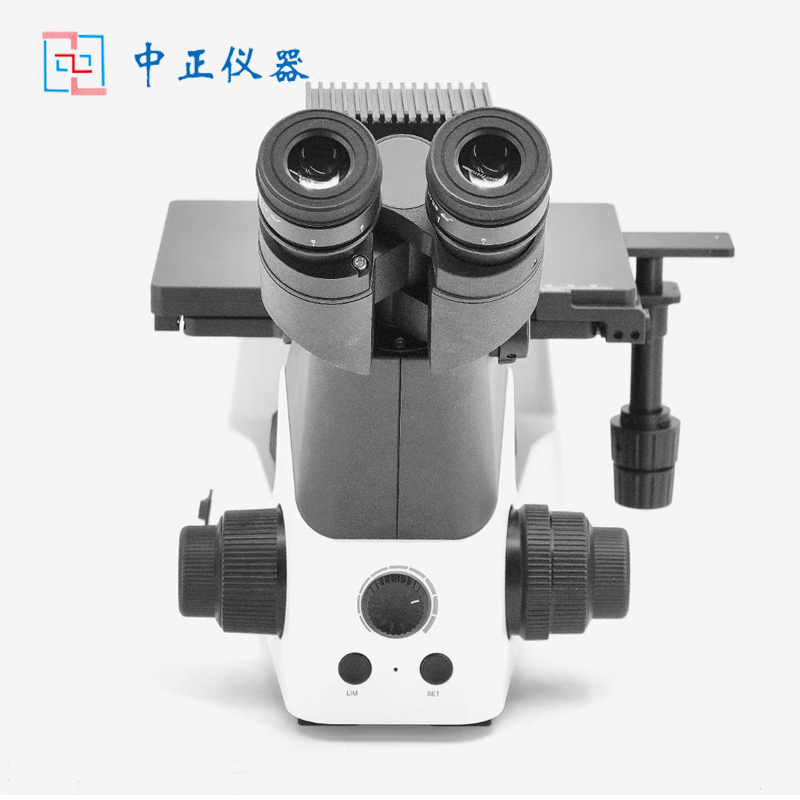

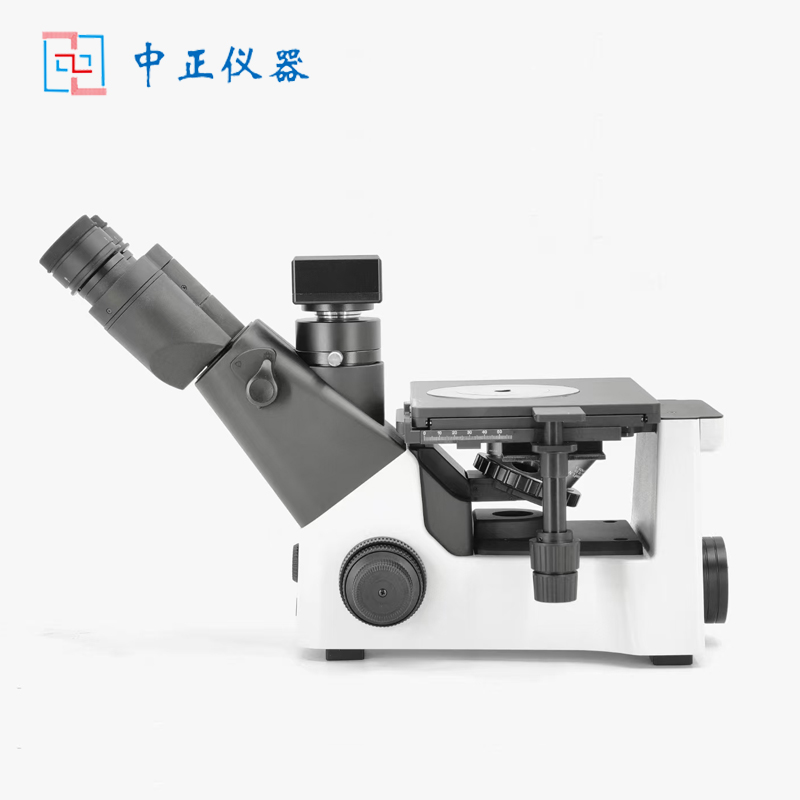

ZZJ-D210M系列倒置金相顯微鏡
一、儀器概述:
ZZJ-D210M系列倒置金相顯微鏡,操作簡便,附件齊全,廣泛應用于教學科研金相分析、半導體硅晶片檢測、地址礦物分析、精密工程測量等領域。
二、技術規格:
光學系統 | 無限遠色差校正光學系統45mm |
觀察筒 | 45°傾斜,無限遠鉸鏈三目觀察筒,瞳距調節范圍:50-75mm,單邊視度調節:±5度,兩檔分光比R:T=100:0或0:100 |
目鏡 | 高眼點大視野平場目鏡PL10X/23mm,可帶測微尺 |
物鏡 | 明場金相物鏡(5X//NA0.15、10X/NA0.3、20X/NA0.4、50X/NA0.75 標準配置)、100X/NA0.8(選配件) |
物鏡轉換器 | 內定位五孔轉換器 |
機架 | 帶偏光裝置插槽,帶光強記憶功能 |
調焦機構 | 低手位粗微調同軸調焦機構,粗調行程9mm,焦面向上6.5mm向下2.5mm,微調精度:0.002mm,帶有防止下滑的松緊調節手輪 |
載物臺 | 雙層機械移動平臺,面積215mmX165mm,低手位X、Y方向同軸調節,移動行程:45mm×35mm |
落射照明系統 | 落射式柯拉照明系統,帶可變孔徑光欄和中心可調視場光欄,自適應寬電壓100V-240V,10W暖色LED燈,光強連續可調 |
攝影攝像 | 0.5X (標配), C型接口可調焦 |
其他選配件 | 2K/4K高清相機、USB3.0接口高清相機等(500萬、630萬、1200萬、2000萬等) |
高精度測微尺,格值0.01mm | |
軟件(專業拍照測量軟件、金相分析軟件、顆粒分析軟件、孔隙率分析軟件等) |
