ZZ-1200A半自動CCD平整度檢測儀

自動CCD平整度檢測儀它采用了獨特的消雜光和大景深技術，具有成像清晰，立體感強及工作距離長，視野寬闊等特點，與高清晰度的CCD和顯示器配套使用能在同一屏幕上顯示兩個畫面或多個畫面同時檢測產品兩個面或多個面效率是一般檢測機的二倍以上，人力: 一人一機操作；共享性強:可共享于所有SMT型的產品；適合于兩面或多面都需要檢測的產品機內兼有六條水平基準線定位功能，可以上線檢測生產此機器操作簡單經濟實用是目前市場性價比很高的一款!

在線咨詢

產品詳情

ZZ-1200A半自動CCD視覺平整度檢測儀

一、介紹：

自動CCD平整度檢測儀它采用了獨特的消雜光和大景深技術，具有成像清晰，立體感強及工作距離長，視野寬闊等特點，與高清晰度的CCD和顯示器配套使用, 能在同一屏幕上顯示兩個畫面或多個畫面,同時檢測產品兩個面或多個面,效率是一般檢測機的二倍以上，人力: 一人一機操作；共享性強:可共享于所有SMT型的產品；適合于兩面或多面都需要檢測的產品,機內兼有六條水平基準線定位功能，可以上線檢測生產,此機器操作簡單,經濟實用,是目前市場性價比很高的一款!

二、用途：

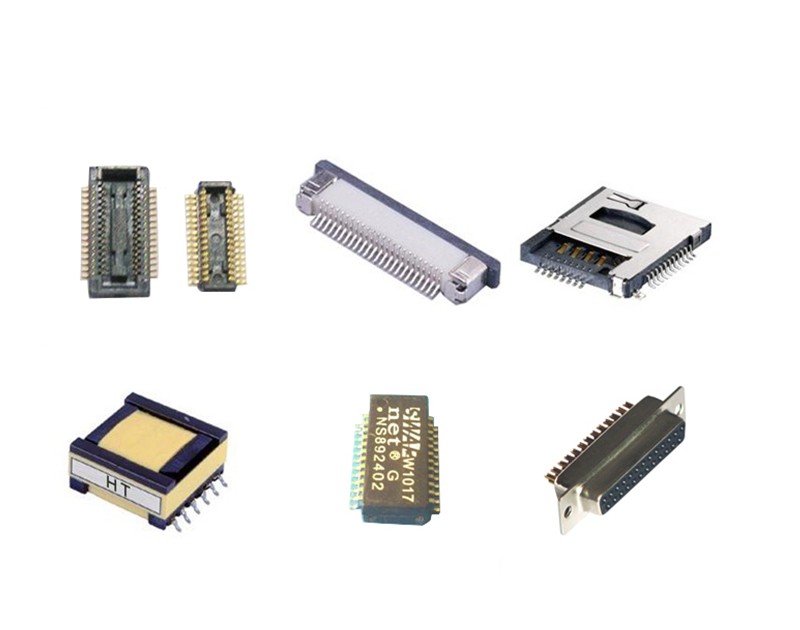

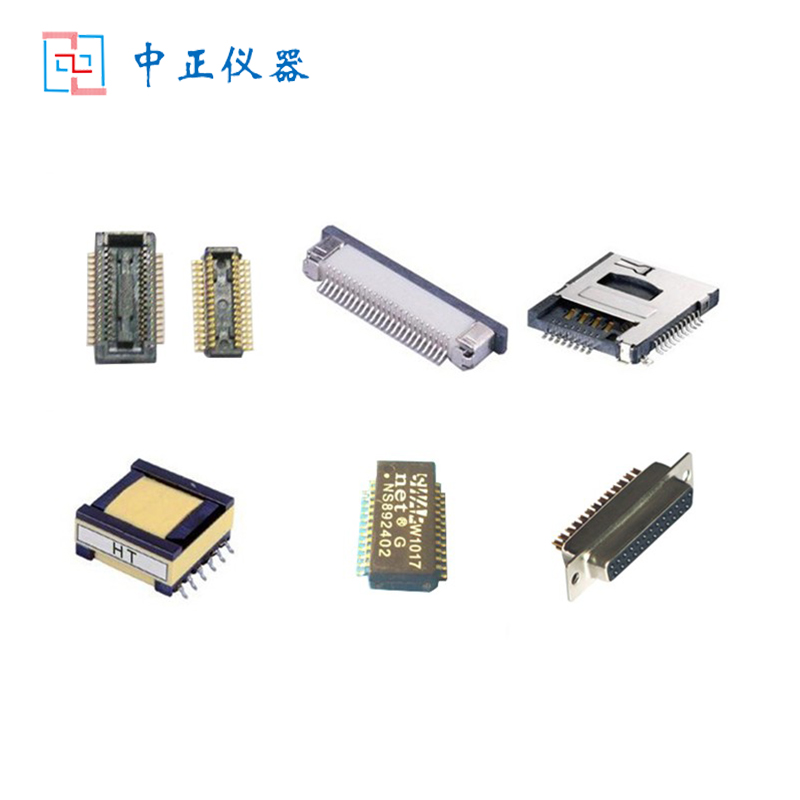

自動CCD平整度檢測儀廣泛適用于電子，模具，粉未冶金，精密機械，珠寶，鐘表，飾品，指紋鑒別，票證識偽，印刷，光纖，手機維修，考古，生物解剖，學校示教等領域。平整度影像檢測儀主要針對于電子連接器行業,如B T B、FPC、耳機插座等；變壓器電感行業,如火牛、SMD電感、變壓器等產品檢測焊腳(端子)平貼度又稱平面度的儀器。

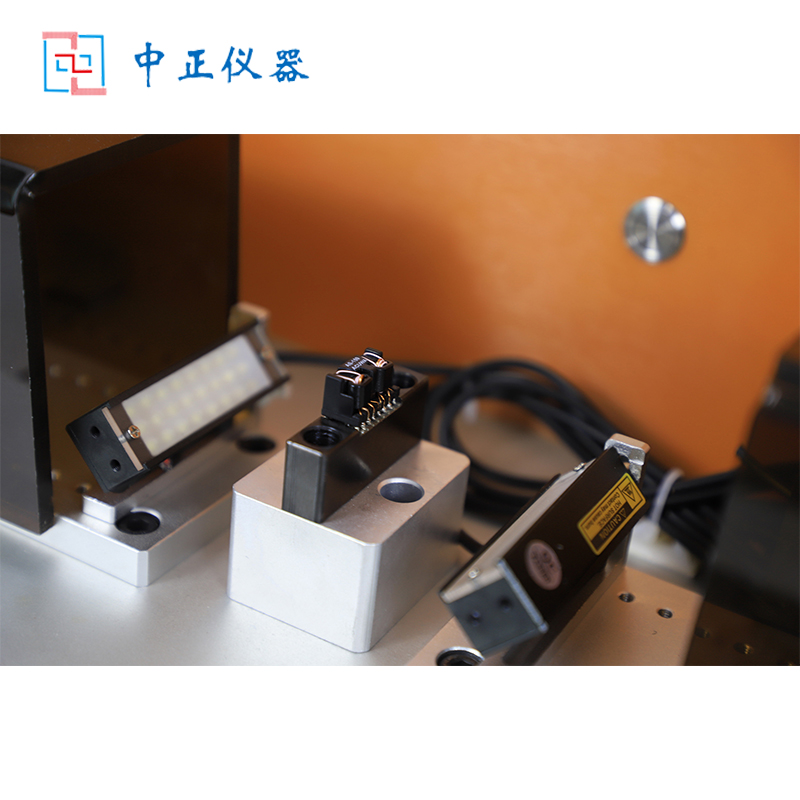

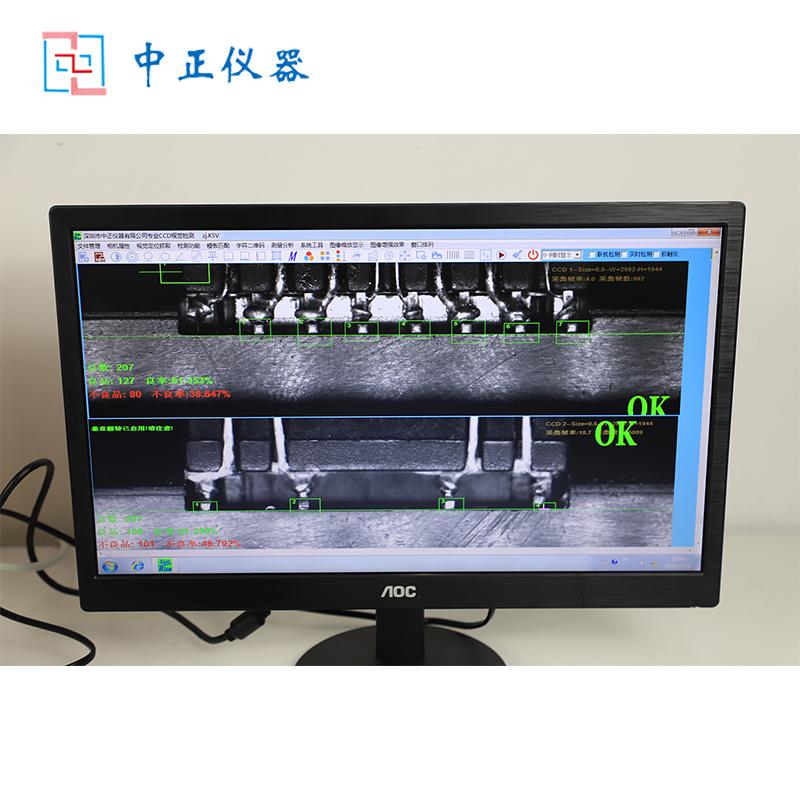

四、檢測方式說明:1.人工將產品放入治具塊中----儀器自動觸發開始檢測----檢測結果輸出(OK或NG同時人聲警報)---人工將產品拿離(完成產品檢測)2.可同時檢測間距,平整度,共面度,缺PIN3.判定標準為開放式設定,根據客戶要求用戶可自行設定4.檢測精度高, 最小讀數為小數點后3位,檢測精度:0.02MM 儀器檢測速度<150毫秒/單次5.產品的兩面可同時檢測6.可保存測試條件及數據,方便隨時調用。

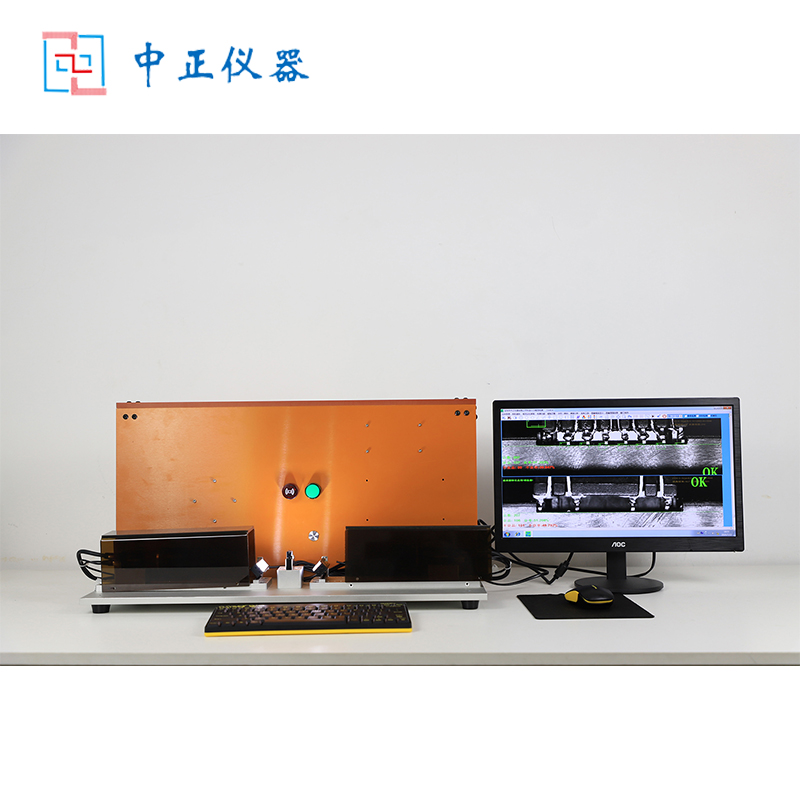

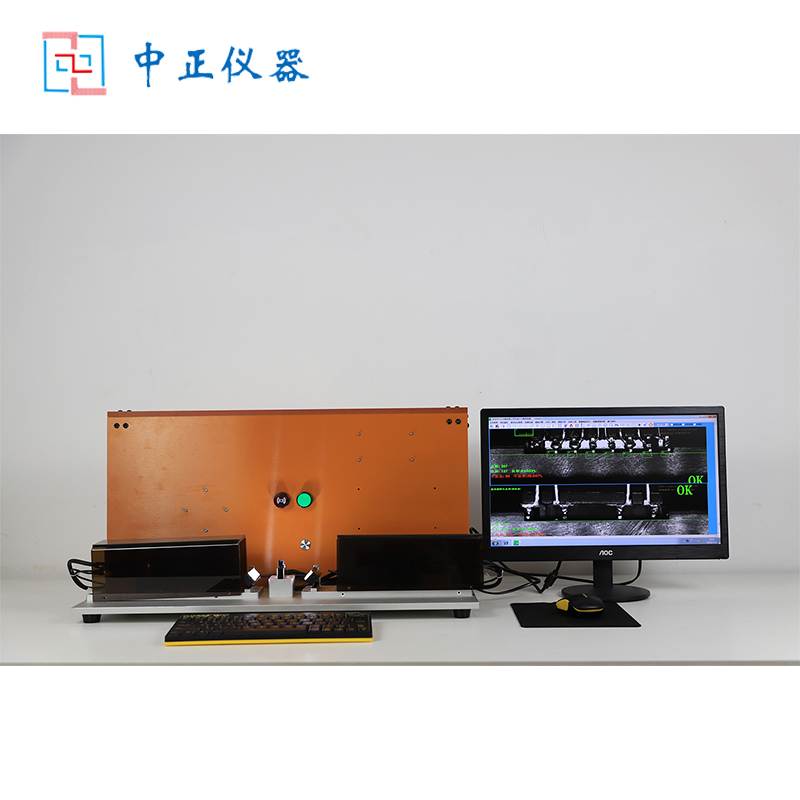

三、ZZ-1200A半自動CCD平整度檢測儀主要配置：

1、電腦控制系統（電腦主機+19寸顯示器） 1套2、500萬高速網口工業相機 2臺3、工業鏡頭 2個4、高品質LED光源 2套5、I/O通訊器 1套6、光源控制器 1套

7、專用機架 1套8、專用測試夾具 1套9、自動平整度專用測試軟件 1套
